    插入式涡街betway ios

    产品概述 MK-LUGB型涡街流量传感器是以卡门和斯特罗哈尔有关旋涡的产生和流量关系的理论为依据来测量蒸汽,气体及低粘度液体的流量。如图一所示,在表体中垂直插入一根三角柱即
    订购热线:0517-86994696
    立即咨询

    产品特点/Product features-----------------------------------------------------------◆◆

    概述
            智能一体化涡街betway ios是一种采用采用国际上较好数字集成技术和根据国内工业自动控制的
    实际需求而研制开发的新一代高品质智能化仪表。压电晶体作为检测元件的新型应力检测式智能
    涡街betway ios。该仪表具有量程比宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉
    冲、电流信号、RS-485通讯输出、便于和计算机联用等优点。由于betway ios采用检测探头与旋涡
    发生体分开安装,而且耐高温的压电晶片不与介质接触,所以仪表具有结构简单、通用性好和稳
    定性高的特点,分别为有源、无源二种,无源式不需外供电内置3.6V电池,电池使用寿命三年以上。
    现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能,在测量
    气体、蒸汽时,根据实测温度、压力进行查表方式保偿,保证流量不受温度、压力变化,引起汽
    体密度的变化而影响betway ios准确性。普通涡街betway ios按1:5程比出厂时,在20%以下,80%以上量
    程段时,没法保证流量精度,因非智能型没法通过内部程序,进行流量信号多点线性化补偿,智能
    型betway ios通过多点线性化补偿,保证betway ios在每点量程段流量精度。智能型betway ios量程比1:10,
    比普通涡街betway ios高出2倍量程比。智能型betway ios有温度、压力故障自诊断自动补偿功能,断电
    记录时钟、日期功,通过按键可切换显示工况标况流量,采用双传感器,有较强振动功能。
         一体化涡街betway ios可用于各种气体、液体和蒸汽的流量检测及计量,也可以与本厂生产的SXL
    通用流量显示积算仪配套使用。也可以与计算机配套组成高精度的质量流量或热量流量的检测计
    量系统。
    工作原理
            MK-LUGB型涡街流量传感器是以卡门和斯特罗哈尔有关旋涡的产生和流量关系的理论为依
    据来测量蒸汽,气体及低粘度液体的流量。如图一所示,在表体中垂直插入一根三角柱即旋涡的
    发生体,当表体中有介质流过时,在三角柱的后面交替产生方向相反有规律的卡门旋涡,其旋涡
    的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数,就可以测算出流体流速,
    再根据表体口径计算出被测介质的体积流量。


    技术参数/Technical parameters-------------------------------------------------------◆◆

    仪器型号
    MK-LUGB
    测量介质
    液体、气体、蒸汽 ( 单相介质或可以认为是单相介质 )
    饱和蒸汽在干度 ≥85%时,可以认为是单相介质
    介质温度
    -40℃ ~ +350℃
    介质压力
    1.6MPa 2.5MPa 4.0MPa(压力4.0MPa以上,需特殊定做 )
    准 确 度
    1.0级、1.5 级
    量 程 比
    1:8~1:30(参比标况下空气) 1:8~1:40( 参比常温水)
    流量范围
    液体0.4~7.0m/s;气体4.0~60.0m/s;蒸汽5.0~70.0m/s
    规    格
    Φ25、Φ40、Φ50、Φ65、Φ80、Φ100、Φ150、Φ200、Φ250、Φ300
    材    质
    1Crl8Ni9Ti
    雷 诺 数
    正常 2x104~7x106
    阻力系数
    Cd≤2.6
    防护等级
    IP65
    环境温度
    -40~+55℃(非防爆场所)
    相对湿度
    ≤85%
    大气压力
    86~106kPa
    供电电源
    脉冲型:+12VDC 20mA;电流型:+24VDC 20mA
    输出信号
    频率脉冲信号2~3000Hz ;低电平≤1V,高电平≥6V
    二线制4~20mA 信号(隔离输出) 负载≤500Ω

    产品外形尺寸/Product dimensions-----------------------------------------------------◆◆

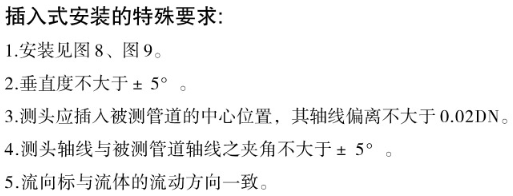

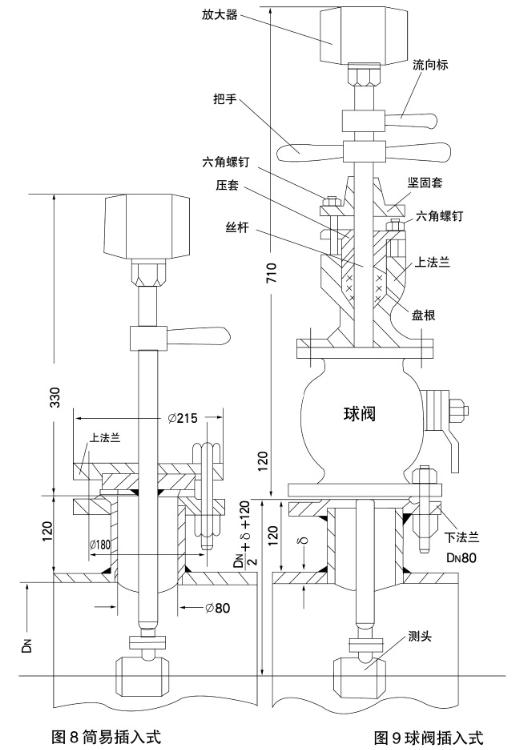

    安装方式/Installation method---------------------------------------------------------◆◆
